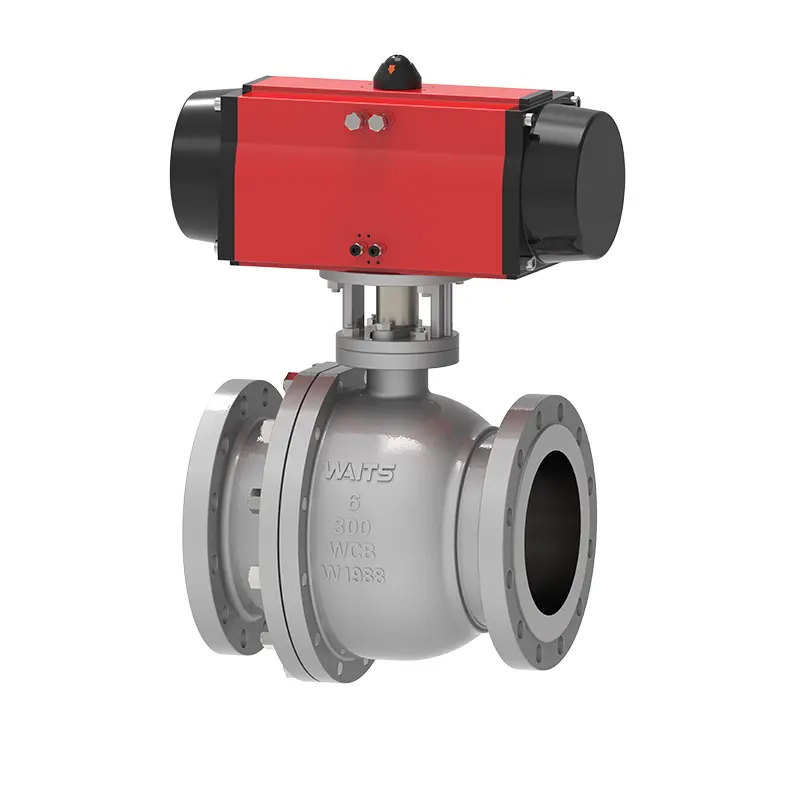

Pneumatický plovoucí kulový ventil

Pneumatický plovoucí kulový ventil je produkt pneumatického ventilu společnosti Waits s vysokým výkonem, levnou tovární cenou, stabilní dodávkou a komplexním servisem a podporou. Plně zvažujeme potřeby různých zákazníků ve výrobě ventilů a můžeme přijmout API602/ISO17292/BS5351 a další normy a vyrábět a přijímat podle norem v průběhu celého procesu, abychom zajistili kvalitu produktu.

Odeslat dotaz

Popis výrobku

Pneumatický plovoucí kulový ventil splňuje konstrukční požadavky normy API 608 & API 6d American Petroleum Institute a britské normy BS 5351 a vyhovuje normě ASMEB16.34 Americké společnosti strojních inženýrů. Vyrábí se přísně v souladu s potřebami průmyslu a poskytuje spolehlivá a odolná ventilová řešení pro zákazníky na globálním trhu.

Implementační standardy

Návrhové normy	API 6D, API 608, ASME B16.34, ISO 17292, BS5351,
Přírubové normy	ASME B 16.5, ASME B16.47, ASME B16.25, ASME B16.11, BS 12627
Způsoby připojení	RF, RTJ, BW
Testování a akceptace	API598 API 6D BS12569
Konstrukční délka	SME B16.10, BS 558, BS12982, ISO 5752
Úrovně tlaku a teploty	ASME B16.34,
Požadavky na požární ochranu	API6FA API607
Nízké normy úniku	ISO 15848-1, API 622
Antikorozní provedení	NACE MR 0103, NACE MR 0175

Aplikace

Velikost	NPS 1/2” ~10” DN15~DN250
Rozsah tlaku	150LB–600LB, PN10–PN64
Teplotní rozsah	；-29℃ ~ +200℃
Rozsah použití	Voda z vodovodu, odpadní vody, stavebnictví, ropa, chemický průmysl, potravinářství, lékařství, textil, elektřina, stavba lodí, hutnictví, energetický systém atd.
Režim jízdy	Turbínové, pneumatické, elektrické
Tělo ventilu	Výkovky: A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, Monel, Odlitky: A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
Míč	Koule: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni60
Opěrný kroužek sedla ventilu	Opěrný kroužek sedadla: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni55
Vložka sedla ventilu	PTFE, RPTFE, Nylon, Devlon, PEEK
Dřík ventilu	A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Vlastnosti výkonu

1. Sedlo ventilu pneumatického plovoucího kulového ventilu je břitové těsnění s dobrým výkonem, nízkým koeficientem tření a malým provozním momentem.

2. Dřík ventilu umístěný dole může zabránit vylétnutí pod tlakem. Kromě toho, pokud nastane zvláštní situace, jako je požár, může dojít ke kovovému kontaktu s tělem ventilu, aby bylo zajištěno, že těsnění nebude ovlivněno zvláštními okolnostmi.

3. Ventil je navržen jako ohnivzdorný a antistatický.

4. Rukojeť má funkci indikace stavu spínače a dřík ventilu s plochou hlavou a rukojeť nebudou vychýleny.

5. Aby se předešlo chybné obsluze, jsou plně otevřená a plně uzavřená poloha ventilu opatřena zajišťovacími otvory, což je bezpečnější a pohodlnější.

6. Celková velikost ventilu je relativně malá a hmotnost je relativně nízká. Lze jej použít pro časté ovládání a rychlé otevírání a zavírání. Není omezena směrem při instalaci a používání, s malým odporem vůči tekutinám, bez vibrací a nízkou hlučností.
