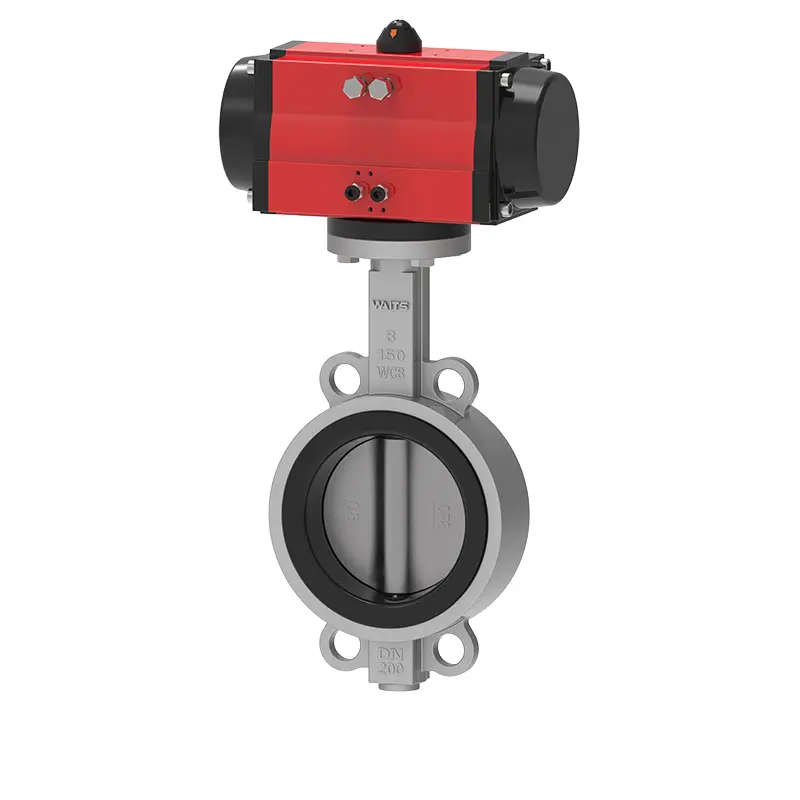

Pneumatická oplatka měkká sedící ventil motýla

Čekání je velmi zkušenosti s výrobou pneumatických ventilů a pneumatický oplatkový měkký motýl ventil je jedním z jeho produktů. Vyškolili jsme svůj vlastní profesionální tým a máme výrobní základny v Tianjinu a Wenzhou se stabilními nabídkami a konkurenčními cenami. Tento pneumatický materiál ventilu motýlů je bezpečný a šetrný k životnímu prostředí a lze jej také použít v potravinářských průmyslových odvětvích.

Odeslat dotaz

Popis výrobku

Pneumatická destička čeká na měkké motýlí ventil čekání ventilu provedl úpravy návrhu z výkonového hlediska. Prostřednictvím pečlivého designu, výzkumu a vývoje a výroby poskytuje zákazníkům na globálním trhu lepší produkty a zkušenosti s využitím.

1. Použijte vysoce elastický ventil guma sedadla

Obsah gumy v sedadle EPDM ventilu je 50%a my simulujeme více než 10 000 otevíracích a závěrečných testů, abychom zajistili stabilitu výkonu těsnění a bez úniku.

The main related properties of this valve are as follows: Shore A hardness/degree 72±3, 200% tensile stress/Mpa≥6, tensile strength Mpa≥15, elongation at break/%≥350, permanent deformation at break/%≦10, tear strength/KN.m-1≥35, compression permanent deformation (70℃*22h, compression rate 25%)/%≦20.

Kromě toho je sedadlo ventilu navrženo jako široký okraj. Ve srovnání se sedadlem ventilu úzkého okraje má sedadlo ventilu širokého okraje širší kontaktní povrch s přírubou potrubí a průměr může dosáhnout téměř 20 mm, což má lepší výkon těsnění.

2. deska motýla a hřídel ventilu jsou připojeny bez kolíků, což nezpůsobí únik a korozi v důsledku instalace kolíků. Kromě toho je metoda rozebírání hřídele ventilu velmi jednoduchá, což usnadňuje výměnu sedadla ventilu.

3. tělo ventilu je vybaveno zařízením proti rozptylu, které je bezpečnější použít v potrubí.

Implementační standardy

Standard návrhu	EN 593 / MSS SP-67 / API 609 / ISO 5752 / BS 5155
Koncový standard	Implementační standardy ANSI B16.1 Cl. 125LB a B16,5 Cl. 150lb 2501 PN6/PN10/PN16/, EN 1092 PN6, PN10 a PN16 Jako 2129 tabulka D a E BS 10 Tabulka D a E MSS SP44 CL. 150lb Awwa C207 150lb ISO 2531 PN6, PN10 a PN16 ISO 7005 PN6, PN10 a PN16
Inspekce a test	API 598 ISO 5208 EN 12266
Tváří v tvář	ISO 5752 、 EN 558 、 MSS SP67 API 609 DIN3202
Horní příruba	ISO 5211

Aplikace

Provozní teplota	-45 ℃ ~+150 ℃
VELIKOST	2 "-32" DN50-DN800 34 "-80" DN850-DN2000
Pracovní tlak / CWP	16bar 10bar
Shell	24bar 15bar
Pečeť	18bar 10bar
Air Test	6bar 6bar
Provozní prostředí	Chemické zpracování systému a beroucí systém Odsolovací rostliny, vrtné soupravy, pitná voda Suchý prášek, jídlo a nápoje, plynové rostliny HAVC těžební průmysl, papírový průmysl, manipulace s pískem, mořská voda, cukrovar Technická odpadní voda z tepelného zpracování vody
Metoda jízdy	Elektrická pneumatika ruční páky
TĚLO	Litinová tažná z nerezové oceli z litiny
DISK	Litinová tažná z nerezové oceli z litiny
ZASTAVIT	2CR13 F304 F316 F51 F53 monel K500
SEDADLO	Buna NBR EPDM Viton PTFE HEPDM Neopren Hypalon Natural Rubber

Funkce výkonu

1. Pneumatický měkký motýl ventil sedícího motýla je malý lehký ventil, který se snadno rozebírá a opravuje.

2. Struktura ventilu je jednoduchá v designu a kompaktním jako celku. Rychlost otevírání a zavírání během provozu může dosáhnout 90.

3. Během provozu je točivý moment malý a více úsporné práce.

4. Pokud jde o důležitý pečovatelský výkon ventilu, provádíme přísné testy plynu, abychom dosáhli nulového úniku.

5. Jako profesionální výrobce zvažujeme přizpůsobené potřeby zákazníků. Pneumatická oplatka měkká sedící ventil může vybrat různé komponentní materiály a je vhodné pro různé média s širokou škálou aplikací.

6. Charakteristiky průtoku bývají lineární a výkon nastavení je dobrý.

7. Prostřednictvím testování může být produkt otevřen a uzavřen po desítkykrát a má dlouhou životnost.
