Y Bellows Globe Valve

Y Bellows Globe ventil přijímá kovové měchy a balení designu dvojitého těsnění. Pokud potřebujete používat ventily ve vysokém tlaku, vysoké teplotě a korozivním prostředí, můžete zvážit ventil čekání ventilu. Jeho kompaktní struktura je snadno udržovatelná, což může snížit prostoje a náklady a generovat příjem pro vás!

Odeslat dotaz

Popis výrobku

Čeká ventil Vysoce kvalitní ventil Y Bellows Globe přijímá nakloněný tokový kanál ve tvaru „Y“ dovnitř, což výrazně snižuje odolnost proti tekutině, což z něj činí dobrý ventil pro vysokou viskozitu nebo snadné tuhnutí média. Namísto tradičního balení využívá kovové měchy, aby efektivně zabránilo úniku médií. Stonek ventilu aplikuje tlak na tlak disk kónického ventilu na sedadlo ventilu. Těsnicí povrch je přivařen stellitovou slitinou, která vám může zabránit úniku i pod vysokým tlakem. Kuželový konstrukce disku ventilu má také „účinek drhnutí“, který automaticky odstraní nečistoty na těsnicím povrchu.

Implementační standardy-y Bellows Globe Valve
Návrhové standardy	DIN3356 /BS1873 /ASME B16.34
Standard příruby	EN1092-1/2 ASME B16.5/ASME B16.47-A/B
Spojení	RF/FF/RTJ
Přijetí testu	A 12266 API598
Délka struktury	EN558
Hodnocení tlaku a teploty	ASME B16.34
Požární test	API607 API6FA
Standard nízkého úniku	API 622
Návrh proti korozi	NACE MR 0175
Application-y Bellows Globe Valve
Velikost	DN15 ~ DN500
Rozsah tlaku	PN16 ~ PN420
Teplotní rozsah	-40 ℃～ 350 ℃‌
Aplikace	Vysoko teplotní olejové výrobky, zemní plyn, zkapalněný plyn, parní potrubí kotle, fermentační nádrže atd. V rafinériích
Režim pohonu	Ruční kola, zkosení, elektrické, pneumatické atd.
Kryt těla/ventilu ventilu	Forgings: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Odlitky: DI A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Těsnění	Tělo, tělo obkladací slitiny na bázi železa, tvrdá slitina založená na tvrdé
Stonek ventilu	A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Matice ventilu	Slitina mědi
Tyč	Flexibilní grafit, grafitové azbestové balení, polytetrafluoroethylen ...

Funkce produktu

1. Y Bellows Globe Valve přijímá kovové měchy a zabalit dvojité těsnění, aby se zajistilo nulové únik a zlepšila bezpečnost.

2. Vyrobeno z materiálů odolných proti korozi, jako je nerezová ocel, je vhodná pro různá korozivní média.

3. Návrh kanálu typu Y, návrh optimalizovaného toku snižuje odpor, zlepšuje účinnost tekutin a snižuje spotřebu energie.

Aplikace

Systém horkého oleje, parní systém, systém horké a studené vody atd.

Výhody

1. Bellows těsnicí prvek. Klíčovou součástí utěsněného zastavovacího ventilu měchy jsou kovové měchy. Je to spojení mezi krytem ventilu a stonkem ventilu, které přijímá proces svařování automatického válce. Kovové měchy zabraňují částečnému úniku stonku ventilu.

3. Y Bellows Globe Valve může přímo namazat kmen ventily, matici a rukáv.

4. ergonomický kol, snadno se provozujte, můžete jej používat několik let

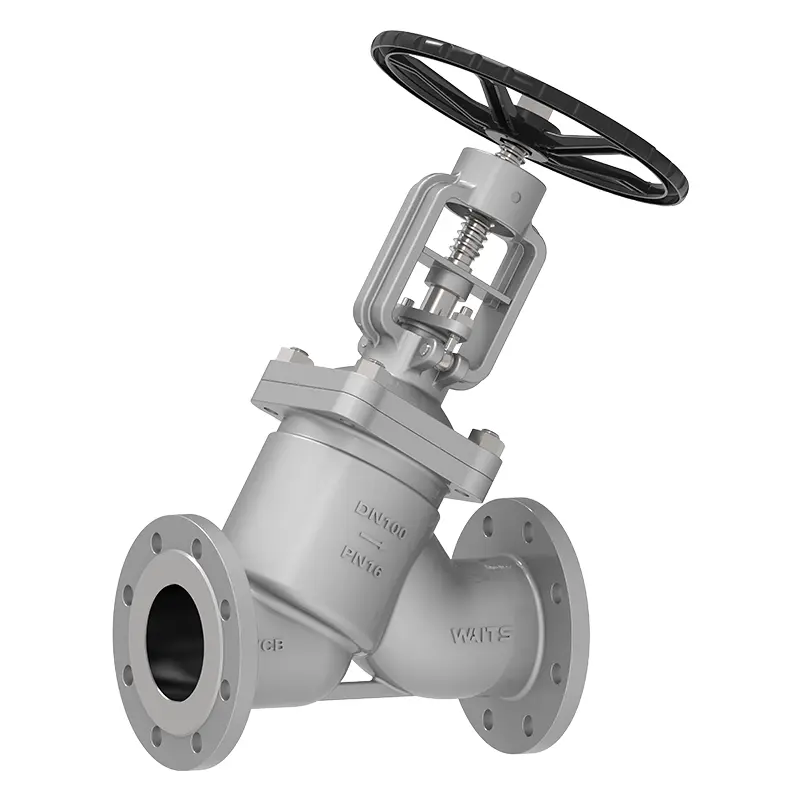

Y Bellows Globe Valve
