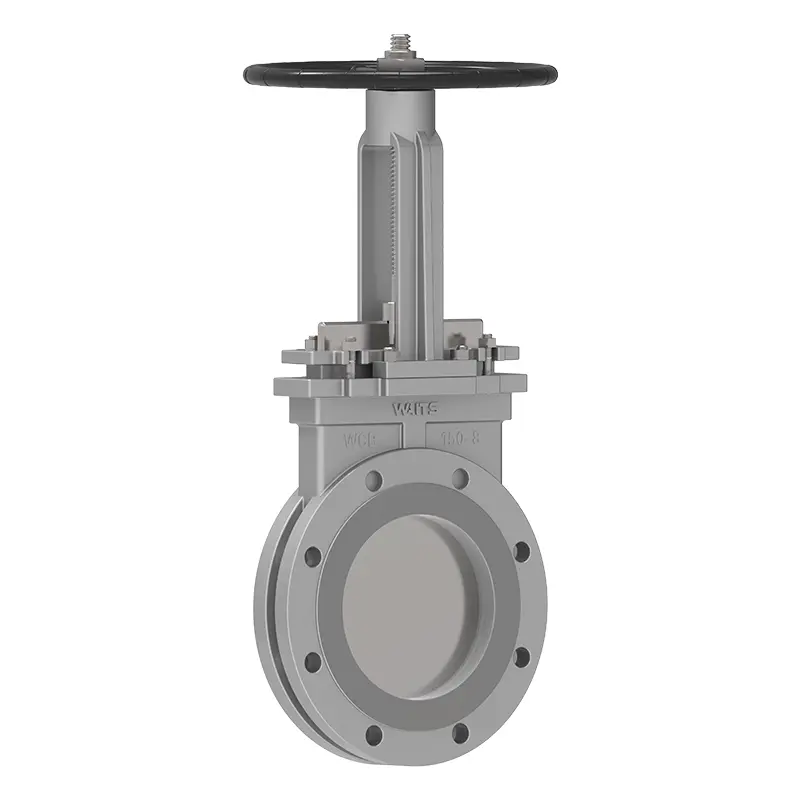

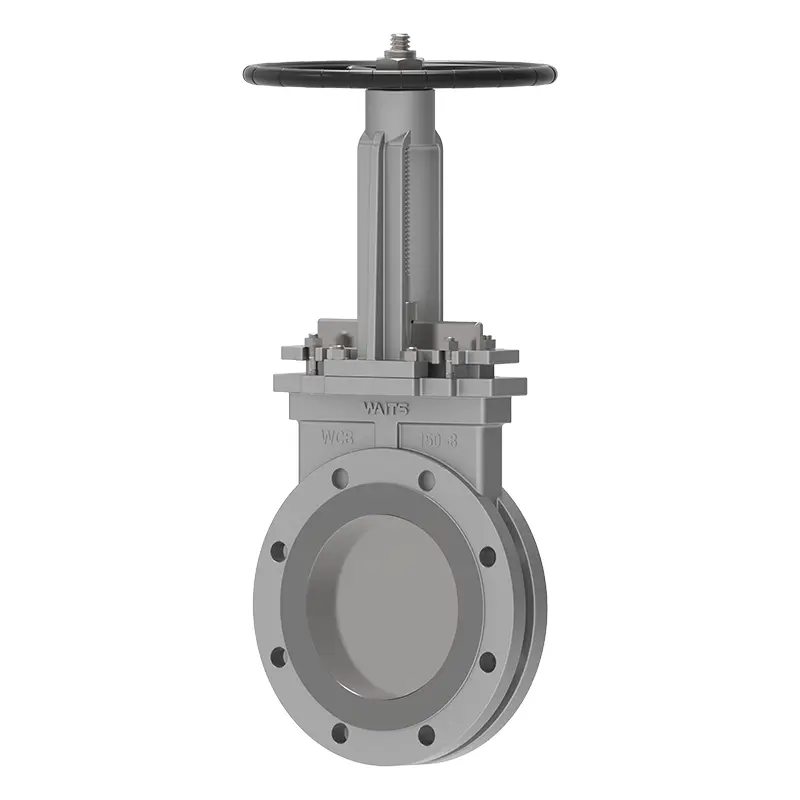

Ventil kruhového nože brány

Čekácí ventil Circular Knife Gate Valve‌‌ je navržen pro průmyslové potrubní systémy a jeho jedinečná kulatá brána poskytuje spolehlivé uzavření a hladké řízení toku. Obecně se používá v různých průmyslových odvětvích, zejména v oblastech, které vyžadují vysoké těsnění a nízkou údržbu.

Odeslat dotaz

Popis výrobku

Čeká ventil ventilu ventilu ventilu Circular Knife Gate Valve‌‌ je vhodný pro recyklační aplikace, s plně kulatým průtokovým cestou bez drážky nebo depresí, aby se zabránilo hromadění a ucpávání médií, jako je sběratel odpadu nebo sběratel štěrku, čisticí prostředky s vysokou hustotou (HDC) nebo jako silo v pevných materiálech. Je zvláště vhodný pro aplikace pro kontrolu tekutin zahrnující částice, vlákna nebo kaly. Některé modely jsou vybaveny zúženou hranou nebo škrabkou odolnou vůči opotřebení na vstupu, aby lépe zvládaly vysoce abrazivní média. Tělo dvoudílného ventilu má kulatý vstup a čtvercový vývod (větší než vstup), aby účinně zabránil ucpávání médií.

Implementační standardy-kruhové brány nože
Návrhové standardy	API600, DIN3352, EN1074
Standard příruby	ASME B16.5, ASME B16.47-A/B, EN1092-1/2
Spojení	RF, FF, RTJ
Přijetí testu	Fire 598 EN12266
Délka struktury	API6D/ASME B16.10/EN558
Hodnocení tlaku a teploty	ASME B16.34
Požární test	BS 6755‌
Standard nízkého úniku	API 622
Anti-ucpačský design	MSS-SP-81‌
Aplication-Circular Knife Gate Valve‌‌
Velikost	‌Dn50 ~ dn1000
Rozsah tlaku	PN1.0?
Teplotní rozsah	-20 ℃ 425 ℃‌
Aplikace	Vypouštění popela, čištění průmyslových odpadních vod, výroba papíru a přeprava kaše, vysokoteplotní výbojový systém
Režim pohonu	Podpůrná příručka, elektrická, pneumatická, hydraulická atd.
Kryt těla/ventilu ventilu	Forgings: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Odlitky: DI A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Brána	Forgings: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Odlitky: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Těsnění	Guma, PTFE, těsnění z nerezové oceli, karbid
Stonek ventilu	A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Tyč	Flexibilní grafit, grafitové azbestové balení, polytetrafluoroethylen ...

Funkce:

1. Tělo ventilu:

Ventile brány kruhového nože má konstrukci drápů ve spodní části portu ventilu, který drží bránu, spíše než drážku, což eliminuje potenciální ucpání, když je ventil uzavřen.

2. Brána:

Tloušťka brány může být zvýšena tak, aby vydržela vyšší tlaky.

Obě strany povrchu brány jsou leštěny, aby se snížilo ucpávání.

3. místo:

Postavení sedadla zakrývá bok sedadla, aby se zabránilo promytí sedadla přímým průtokem vody.

Sedadlo předpětí je nastavitelné tak, aby splňovalo různé úrovně těsnění a kompenzovalo normální opotřebení sedadla.

Circular Knife Gate Valve
